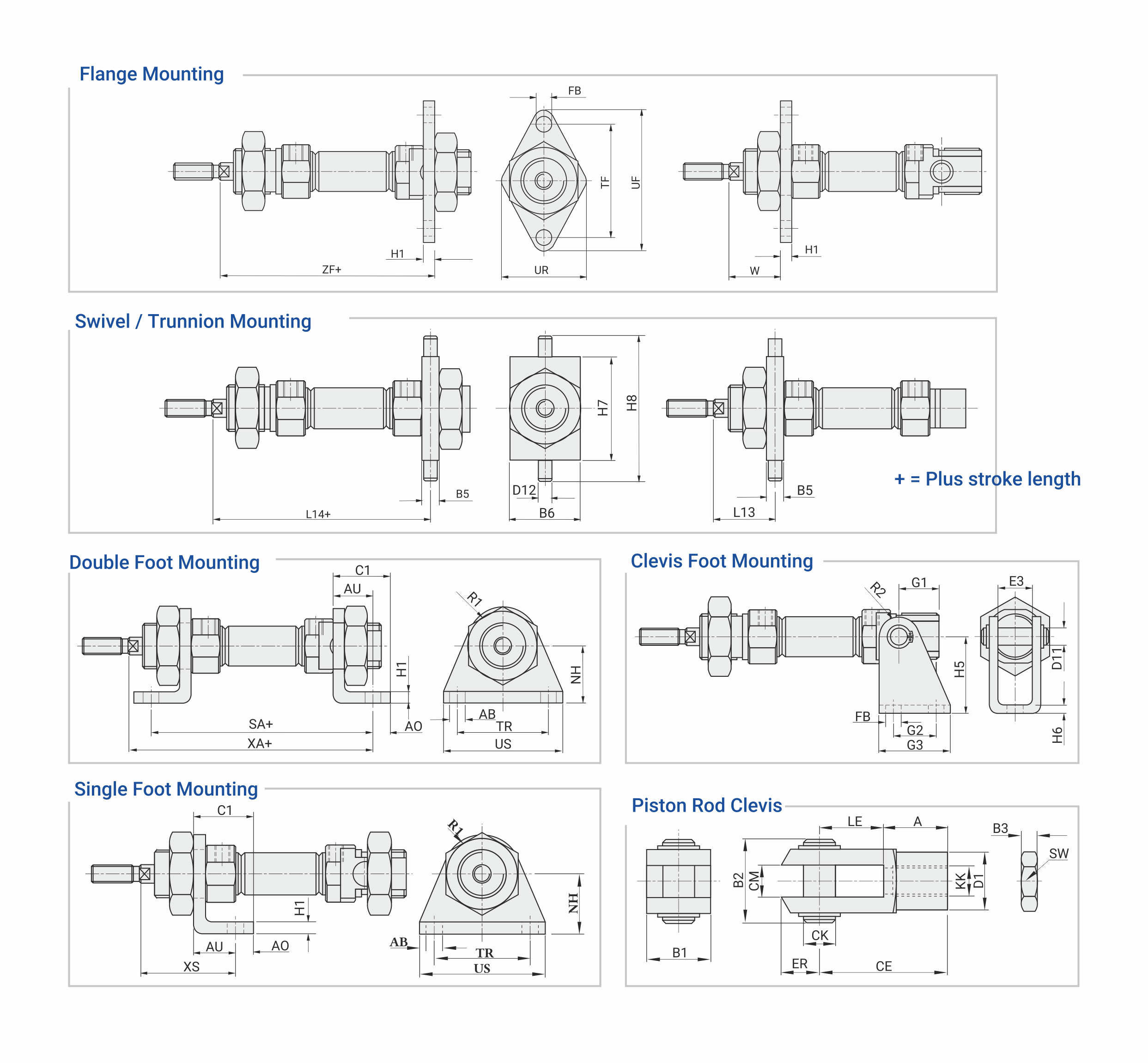

| Piston Dia. mm | A | AB Ø | AO | AU | B1 SQ | B2 | B3 | B5 | B6 | C1 | CE | CK Ø | CM | D1 Ø | D11 Ø | D12 Ø | E3 | ER | FB Ø | G1 | G2 | G3 | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø12 | 12 | 5.5 | 6 | 14 | 12 | 16.0 | 3.2 | 8 | 25 | 20 | 24 | 6 | 6 | 10 | 6 | 6 | 12.1 | 7 | 5.5 | 13 | 15 | 25 | 4 |
| Ø16 | 12 | 5.5 | 6 | 14 | 12 | 16.0 | 3.2 | 8 | 25 | 20 | 24 | 6 | 6 | 10 | 6 | 6 | 12.1 | 7 | 5.5 | 13 | 15 | 25 | 4 |
| Ø20 | 16 | 6.5 | 8 | 17 | 16 | 21.5 | 4.0 | 8 | 30 | 25 | 32 | 8 | 8 | 14 | 8 | 6 | 16.1 | 10 | 6.5 | 16 | 20 | 32 | 5 |
| Ø25 | 20 | 6.5 | 8 | 17 | 20 | 26.0 | 5.0 | 8 | 30 | 25 | 40 | 10 | 10 | 18 | 8 | 6 | 16.1 | 12 | 6.5 | 16 | 20 | 32 | 5 |
| Piston Dia. mm | H5 | H6 | H7 | H8 | KK | L13 | L14 | LE | NH | R1 | R2 | SA | SW | TF | TR | UF | UR | US | W | XA | XS | ZF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø12 | 27 | 3 | 38 | 58 | M6 x 1P | 18 | 76.0 | 12 | 20 | 13 | 7 | 78.0 | 10 | 40 | 32 | 50 | 30 | 42 | 18 | 86.0 | 32 | 76.0 |
| Ø16 | 27 | 3 | 38 | 58 | M6 x 1P | 18 | 82.0 | 12 | 20 | 13 | 7 | 84.0 | 10 | 40 | 32 | 50 | 30 | 42 | 18 | 92.0 | 32 | 82.0 |
| Ø20 | 30 | 4 | 46 | 66 | M8 x 1.25 | 20 | 96.5 | 16 | 25 | 20 | 10 | 102.5 | 13 | 50 | 40 | 66 | 40 | 54 | 19 | 109.5 | 37 | 97.5 |
| Ø25 | 30 | 4 | 46 | 66 | M10 x 1.25 | 24 | 101.5 | 20 | 25 | 20 | 10 | 103.5 | 17 | 50 | 40 | 66 | 40 | 54 | 23 | 114.5 | 41 | 102.5 |
